여러 도면의 지정한 범위 문자를 엑셀로 내보냅니다.

여러 도면의 지정한 속성 블록 도곽 내용을 엑셀로 내보냅니다.

도면의 도곽 크기가 다르거나 UCS, VIEW가 회전된 도면도 지원합니다.

도면에서 지정한 범위의 문자 또는 지정한 속성 값을 엑셀로 내보내는 프로그램입니다.

도면의 목록을 만드는데 활용할 수 있습니다.

도면의 Form(도곽)을 기준으로 검색하므로 Xref 또는 블록으로 만들어진 Form이 각 도면마다 있어야 합니다.

검색 대상 :

Form(도곽)을 검색할 레이아웃을 선택합니다.

활성된 도면 : 활성된 도면 한장만 검색합니다. 모형에서 작업 후 저장했다면 모형이 활성된 도면이고 배치에서 작업후 저장했다면 배치가 활성된 도면입니다.
모형만 검색 : 모형(Model)만 검색합니다.
배치만 검색 : 모든 배치(Layout)를 검색합니다.
모형+배치 : 모형(Model)과 모든 배치(Layout)를 검색합니다.

Form 이름 :

현재 도면에 포함된 Form(도곽) 중 아무거나 선택합니다.

Form은 Xref 또는 블록으로 작성된 것이어야 하며, Form 선택 버튼으로 선택을 하면 Form 이름이 표기되게 됩니다.

Form 정렬방식

이 프로그램은 선택한 Form을 인식하여 순서를 정합니다.

그러므로 Form의 배치및 순서를 어떻게 했느냐에 따라 이 옵션을 선택해야 합니다.

예를들어 다음과 같이 도면이 배치되어 있다면

Form의 순서를 위→아래 우선 정렬, 좌→우 방향으로 인식합니다.

위쪽에 있는 도면이 우선이고, 다음 좌,우 순서이므로 1-2-3-4-5-6 순서가됩니다.

Form의 순서를 좌→우 우선 정렬, 아래→위 방향으로 인식합니다.

좌측에 있는 도면이 우선이고, 다음 아래,위 순서이므로 4-1-5-2-6-3 순서가됩니다.

Form의 순서를 좌→우 우선 정렬, 위→아래 방향으로 인식합니다.

좌측에 있는 도면이 우선이고, 다음 위,아래 순서이므로 1-4-2-5-3-6 순서가됩니다.

Form의 순서를 아래→위 우선 정렬, 좌→우 방향으로 인식합니다.

아래쪽에 있는 도면이 우선이고, 다음 좌,우 순서이므로 6-5-4-3-2-1 순서가됩니다.

정렬 오차

Form이 여러개 있을 때 Form의 삽입점을 기준으로 위와 같은 방식으로 Form의 순서를 인식합니다.

예를들어 아래와 같이 여러개의 Form이 한 도면에 있을 때

Form 정렬을 순서로 선택시 정상적으로는 1-2-3-4-5-6 이렇게 인식되어야 합니다.

하지만 빨간줄을 가상의 기준선이라고 했을 때 5번 도면이 4번과 6번보다 위에 있어 실제적으로 1-2-3-5-4-6 이렇게 인식됩니다.

이런식으로 잘못 인식되는걸 방지하는 기능입니다.

보통 Form 배치시 반듯 반듯하게 배치하지만 아주 작은 오차가 있어도 인식 순서가 바뀌는 탓에 넣은 기능입니다.

그러므로 예를들어 10 을 입력한 경우 4번과 5번의 Y 높이 차가 10 안쪽에 있으면 같은 높이로 인식합니다

이 프로그램에서 Form은 좌측 하단을 기준으로 순서와 높이를 인식합니다.

가져올 문자

도면 제목, 도면 번호, 기타1, 기타2 네가지가 있습니다.

즉, 하나의 도곽안에서 한번에 가져올 수 있는 문자는 4가지입니다.

도면 제목을 가져올 경우 위 그림처럼 도면 제목에 체크하면 가져올 수 있는 옵션이 활성화됩니다.

체크하지 않은 항목은 가져오지 않습니다.

따라서 도면 제목, 도면 번호, 기타1, 기타2 네가지 중 필요한 것만 체크하여 사용하면됩니다.

특정 위치 문자 가져오기

도면에서 선택한 특정 영역의 문자를 가져옵니다.

[위치 선택] 버튼을 선택하여 맨 처음 선택했던 Form의 내용 중 가져올 범위를 선택합니다.

속성 값 가져오기

속성 블록으로 만들어진 Form에서 지정한 속성 값을 가져옵니다

이 옵션을 사용시 [속성 선택] 버튼과 속성 명칭을 입력할 수 있는 박스가 활성화됩니다.

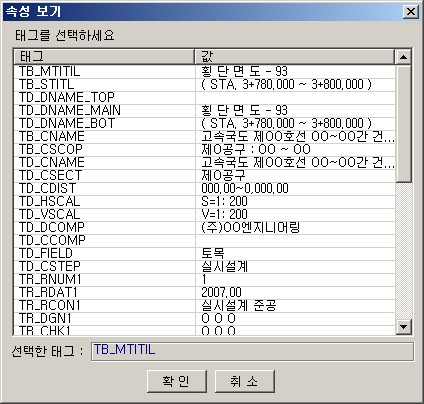

직접 속성 명칭에 속성명을 입력해도 되고 [속성 선택] 버튼을 누르면 앞서 선택한 Form에 들어 있는 속성값을 아래 그림처럼 리스트로 보여주게 됩니다.

이 리스트에서 값을 가져올 속성명의 태그를 선택하면 됩니다.

파일 이름 내보내기

체크하면 엑셀의 마지막 열에 파일 이름을 내보냅니다.

예를들어 C:\Project\Sample.dwg와 같이 전체 경로로 나타내려면 전체 경로 포함 옵션을 선택하면됩니다.

도면의 추가

도면 추가 : 출력할 도면을 목록에 추가합니다. 한번에 여러개의 파일을 선택할 수 있습니다
폴더 추가 : 폴더를 선택하여 폴더내의 모든 도면을 목록에 추가합니다
활성 도면 : 현재 열려 있는 도면 중 활성된 도면 하나만 목록에 추가합니다
열린 도면 : 현재 열려 있는 모든 도면을 목록에 추가합니다

선택 열기 : 목록에서 선택한 도면을 CADian으로 엽니다
선택 삭제 : 목록에서 선택한 도면을 삭제합니다
전체 삭제 : 목록의 내용을 모두 삭제합니다

맨위로 : 목록에서 선택한 도면을 맨 위로 올립니다
위 로 : 목록에서 선택한 도면을 한칸 위로 올립니다
아래로 : 목록에서 선택한 도면을 한칸 아래로 내립니다
맨아래로 : 목록에서 선택한 도면을 맨 아래로 내립니다

목록 정렬 : 목록을 정렬합니다

실행

Form 선택 → 옵션을 선택하여 설정이 완료되면 [확인]버튼을 누릅니다.

엑셀이 활성화되면서 도면 목록을 내보낼 셀을 선택하고 [확인] 버튼을 누르면 됩니다.
